生產能力：40-100噸/小時

進料粒度：≤200mm。

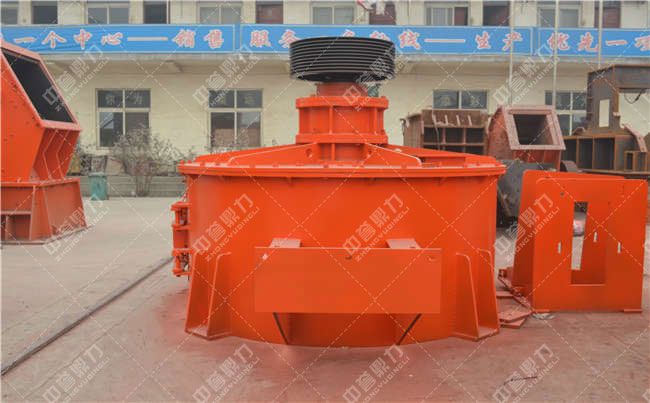

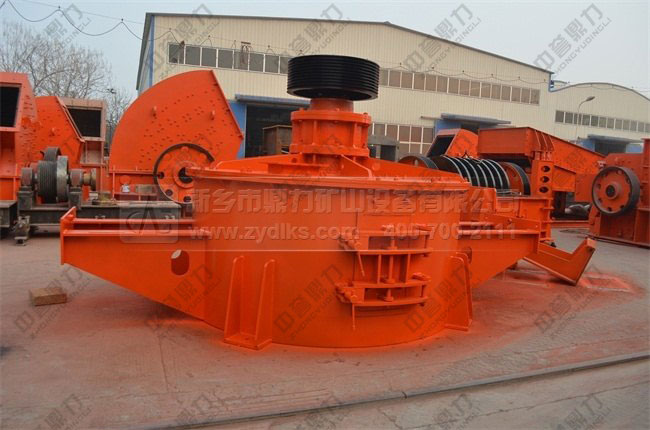

產品簡介：PLF系列制砂機（立軸沖擊式破碎機）是我公司在多年設計生產礦山機械設備經驗的基礎上吸取內外同類產品的技術而開發出的一種具有際水平的低耗制砂設備，是目前內生產的具有水平的高性能破碎、整形、制砂設備，在機制建筑砂、石料以及各種冶金礦渣的破碎中得到普遍使用，與其它類型的碎石機相比產量功效高，是建筑碎石和石料整形的設備。

制砂機應用域

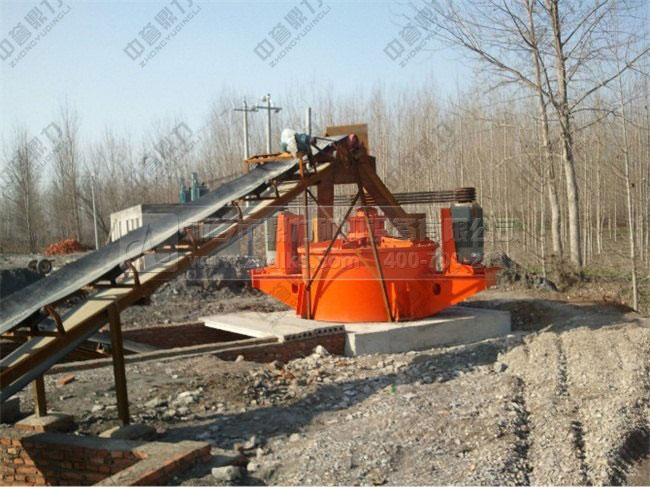

新鄉鼎力礦山設備有限公司研發制造的PLF系列制砂機（立軸式?jīng)_擊制砂機）應用廣泛，在工程域，是機制砂（人工砂）、墊層料、瀝青混凝土、水泥混凝土的理想生產設備；在礦業域，應用于磨礦前段工藝，它能產生大量的粉礦，減少高成本的磨礦負荷；還廣泛應用于各種礦石、水泥、耐火材料、鋁礬土熟料、金剛砂、玻璃原料等高硬、特硬物料的中、細碎域。

制砂機工作原理

立軸式?jīng)_擊破碎機主要是采用皮帶驅動立軸使裝有垂直導向裝置的扁平部件轉動。在轉動過程中，物料由進料斗進入制砂機，經分料器將物料分成兩部分，一部分由沖擊式制砂機分料器中間進入高速旋轉的葉輪中，在葉輪內被迅速加速，其加速度可達數百倍重力加速度，然后以60-70米/秒的速度從葉輪三個均布的流道內拋射出去，先同由分料器四周自收落下的一部分物料沖擊破碎，然后一起沖擊到渦支腔內物料襯層上，被物料襯層反彈，斜向上沖擊到渦動腔的頂部，又改變其運動方向，偏轉向下運動，從葉輪流道發射出來的物料形成連續的物料幕。這樣一塊物料在渦動破碎腔內受到兩次以至多次機率撞擊、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整個破碎過程中，物料相互自行沖擊破碎，不與金屬元件直接接觸，而是與物料襯層發生沖擊、摩擦而粉碎，這就減少了角污染，延長機械磨損時間。同時渦動腔內部巧妙的氣流自循環，也了粉塵污染。

制砂機性能特點

1.沖擊、反擊、撞擊(石打石)破碎功能,生產效率高,機件磨耗小,綜合效益顯著；

2.非破碎物料能力強，受物料水份影響小，含水量可達8%；

3.具有細碎、粗磨功能，可破碎中硬、特硬物料（如剛玉、燒結鋁釩土等）；

4.產品粒型呈立方體且出產率高；

5.結構簡單合理、機器剛性強，抗沖擊、抗磨損，運行成本低；

6.工作噪音低，粉塵污染少；

7.工作穩定，安裝、操作、維修方便。

制砂機技術參數

沖擊式制砂機技術參數

型號	葉輪轉速 （r/min）	佳進料尺寸 （mm）	處理能力 （t/h）	功率 （kw）	外形尺寸 （mm）
PCL-600	2000-3000	30	12-30	2×30	2800×φ1500×2030
PCL-750	1500-2500	35	25-55	2×45	3300×φ1800×2440
PCL-900A	1200-2000	40	55-100	2×55	3750×φ2120×2660
PCL-1050	1000-1700	45	100-160	2×（90-110）	4480×φ2450×2906
PCL-1250	850-1450	45	160-300	2×（132-180）	4563×φ2650×3176
PCL-1350	800-1193	50	200-360	2×（180-220）	5340×φ2940×3650

注：參數變更恕不另行通知，實際數據以實物為準
