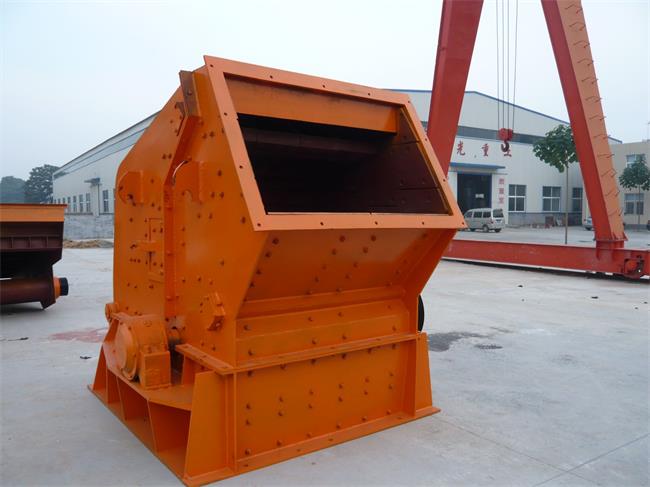

反擊式制砂機又叫反擊式破碎機，該破碎機結構比較簡單，主要由機架、傳動機構、轉子、錘頭及反擊板等組成。PXJ系列反擊式制砂機是一種利用沖擊能破碎物料的反擊式制砂機。該破碎設備能處理粒度不大于500毫米，抗壓強度不過360兆帕的各種物料。反擊式制砂機以其的性能和良好的表現而在高速公路建設、水利工程和建筑用碎石加工等域廣泛應用。

反擊式制砂機工作原理

在電動機的帶動下，轉子高速旋轉，物料進入板錘作用區時，與轉子上的板錘撞擊破碎，后又被拋向反擊裝置上再次破碎，然后又從反擊襯板上彈回到板錘作用區重新破碎，此過程重復進行，物料由大到小進入一、二、三、反擊腔重復進行破碎，直到物料被破碎至所需粒度，
由出料口排出。

反擊式制砂機結構

1.機架。反擊式破碎機的機架由上機架和下機架兩部分組成，彼此用螺栓聯接。轉子的軸心線上面的為上機架，其上裝有供檢修、安裝用的側門和后門。轉子的軸心 線下面為下機架，用螺栓將其固定在地基上，主要承受整個機器的質量。機架內部所有接觸礦石的部位均裝有可更換的襯板。破碎機的給料口處設置了鏈幕，以 防破碎過程石塊飛出機外發生事故。

2.傳動機構。反擊式破碎機的傳動機構很簡單，由電動機通過帶輪直接帶動主軸和轉子作高速回轉。主軸通過滾動軸承支承在機架兩側的軸承座中，軸承一般采用干油定期潤滑。

3.轉子。pxj反擊式制砂機的轉子一般采用整體式的鑄鋼結構，這種結構質量較大，比較容易滿足破碎機所需的質量能;同時，也比較堅固，便于安裝錘頭。也有些反擊式破 碎機采用數塊鑄鋼或型鋼做成的圓盤疊合而成的轉子，這種組合式轉子便于制造，也容易平衡。小型反擊式破碎機有些也采用鋼板焊接的空心轉子，雖其結構簡單、 制造容易，但強度和性較差。

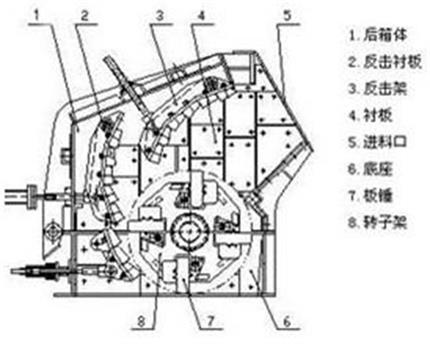

反擊式破碎機結構圖

4.反擊板。反擊板由高錳鋼或其他材料制成，自由地懸掛在機器內部。其一端通過懸掛軸鉸接在上機架的兩側;另一端則由拉桿螺栓利用球面墊圈支 承在上機架的錐面墊圈上。該反擊板同時兼作破碎機的保險裝置。當機內進人非破碎物時，反擊板受到的沖擊力急增，迫使拉桿螺栓壓縮球面墊圈，使拉桿螺栓后退 被抬起，讓非破碎物排出，了整機的安。另外，調節拉桿螺栓上面的螺母，就可改變錘頭和反擊板之間的間隙大小，進而控制破碎產品的粒度范圍。

5.錘頭。錘頭做為反擊式破碎機破碎物料的主要工作部件，在某些工況條件下，反擊破錘頭的高錳鋼錘頭難以形成的硬化層、性低、反擊破錘頭使用壽命很短。選擇合金鋼中的42CrMo作為反擊破錘頭的材質，并其熱處理工藝及措施，使反擊破錘頭具有較好的硬度、韌性和性，大大提高混凝土生產能力。在高速公路建設、水利工程、建筑碎石、機制砂加工等域廣泛應用，適合破碎各種軟、中硬礦石。

以上內容是新鄉中譽鼎力礦山破碎生產廠家結合多年經驗，研發生產的pxj反擊式制砂機。具有進料口大，破碎腔高，適應物料硬度高、塊度大，產品石粉少、新穎錘頭、沖擊力大，機箱可翻轉，檢修更方便，錘軸安裝可調，錘頭壽命長等特點。
