顎式破碎機作為礦山機械行業破碎的助理均，其破碎能力、工作原理、性能優勢都是大家關注的熱點。

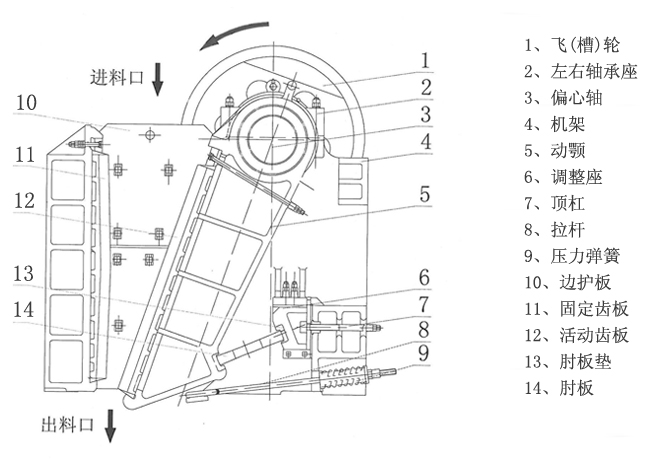

鄂式破碎機結構主要由機體、偏心軸、連桿、定鄂板、動鄂板、調節機構、手輪、橫桿等組成。機體由鑄鐵制成，上部有支承偏心軸的孔，前壁裝有固定鄂板，反壁裝有調節螺桿等裝置，兩側均裝有襯板。偏心軸兩側的圓錐滾子軸承支撐于機體上，兩端安裝皮帶輪及飛輪，中間的兩圓錐滾子軸承與連桿連接。連桿是由球墨鑄鐵制成，上面裝有活動顎板，下面的凹槽作調節機構的支撐點。

顎式破碎機破碎方式

之所以稱為顎式破碎機，是因為顎式破碎機主要的工作部件包括顎板，一個是固定顎板，簡稱定顎，垂直固定在機體前壁上，另一是活動顎板，簡稱動顎，位置傾斜，與固定顎板形成上大下小的破碎腔。顎式破碎機工作時，動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。

了解顎式破碎機的朋友們應該還知道另一種顎式破碎機叫“復擺式顎式破碎機”，其工作原理和上面的簡單顎式破碎機工作原理相差不大，動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線(半徑等于偏心距)，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復雜擺動式顎式破碎機。

顎式破碎機工作原理

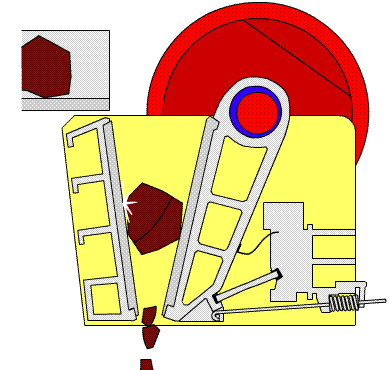

鄂式破碎機工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動鄂周期地靠近、離開定鄂，從而對物料有擠壓、搓、碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。


顎式破碎機安裝、試車注意事項

1、機體安裝基礎須牢靠、平整，以防機體受力不均引起破裂。

2、試車前須檢查各緊固螺絲是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應以排除方可試車。

3、試車前須空載試車，空試時旋動小手輪以檢查調節機構是否靈活�？蛰d半小時后無異�，F(xiàn)象方可使用。

4、破碎物料的硬度好不要過中等硬度，以免加快零件的損壞減少壽命。

5、為了出料方便，安裝時可適當提高整機的安裝高度。
