国产一区二区青青精品久久-中文欧美日韩国产一区-亚洲老熟女老熟女另类-亚洲国产欧美日韩在线人成

您好,歡迎訪問這里是揚州兆盛環(huán)保節(jié)能有限公司!
新聞資訊

服務(wù)熱線13852217951

公司新聞

首頁 > 新聞資訊 > 公司新聞

鋼制閘門噴鋅防腐工藝要點說明

作者:小編 發(fā)布時間:2024-03-21 11:46:45點擊:

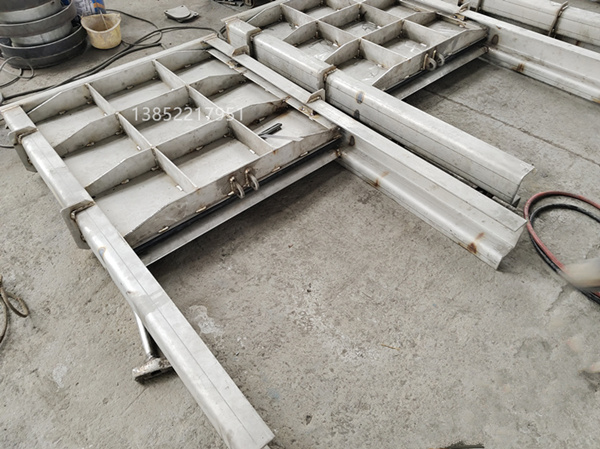

  鋼制閘門噴鋅防腐工藝要點說明



  1)、鋅時,槍與鋼制閘門表面斜度不小于450槍與工件表面距離為125至165mm,最大不宜超過200mm。



  2)、鋅層厚度超過0.1mm時,應(yīng)分層噴鍍,前一層與后一層成900交叉或45交叉鍍。



  3)、槍移動速度為300—400mm/秒,鋅絲走絲速度為2—2.2m/分,必須防止工件表面過熱或噴鍍層局部過厚的現(xiàn)象發(fā)生。



  4)、應(yīng)采用SQP—1氣槍涂。



  5)、材質(zhì)要求:鋅絲直徑3mm,鋅絲純度99.5%。鋅絲必須保持表面光潔無油污,無折痕等。



  6)、噴鋅層的外觀檢查:



  閘門鍍層的表面應(yīng)無雜質(zhì)、氣泡、孔洞、裂紋、脫皮等,厚度檢查,在1平方米的基準(zhǔn)面內(nèi)測5點,其中最小厚度不能小于設(shè)計厚度的80%;




本文來自于:0898bsfdc.com

相關(guān)標(biāo)簽:
