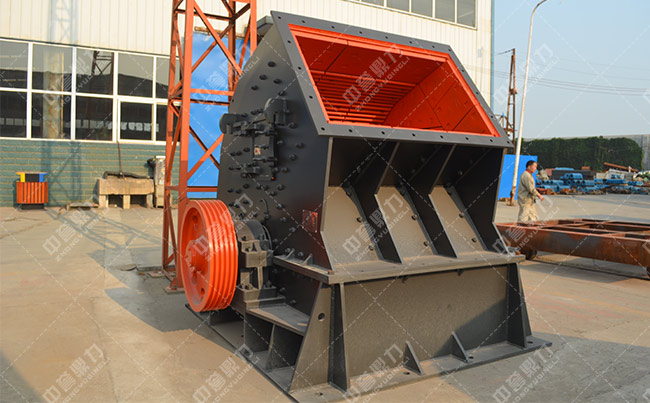

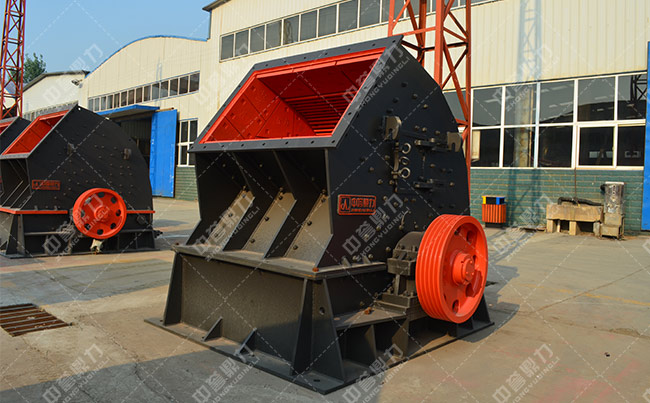

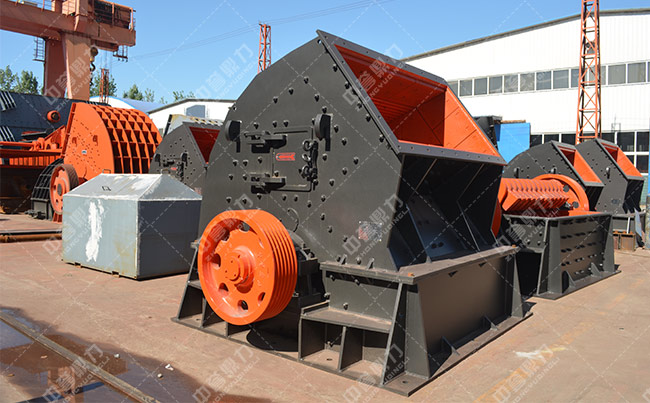

砂石破碎機是某碳酸鈣解決車間在破碎系統中選擇的碎石機械之一，由于工作的不斷推進，主動喂料輥主軸軸頭出啟動出現疲勞斷裂現象，錘頭的磨損也較嚴重，如不立即的對喂料輥和錘頭進行替換，將嚴重影響整條生產線的進程，思考到只是不斷地替換這些零件，不僅耗時耗財，還只能暫時的使問題取得緩解，過一段時間問題又會重現，該車間對喂料部分及錘頭進行優化修改，從根本上延伸它們的時間。

喂料部分的修改

該車間根據喂料輥驅動系統的安裝配合形式和主軸斷裂情景，結合幾年的生產管理實踐經驗，使用環境測量測算后，設計解決了一套簡易的銜接系統，只用了16h，就恢復了碎石機的運行。

該銜接系統主要由軸頭和Z型鎖緊套兩部分構成，軸頭主要用做替代主軸斷頭部分，用45號鋼調質解決而成，在軸頭大徑壁上均布開三個長80～100毫米的槽，以添加其抱緊力，Z型鎖緊套選擇的是市售Z2型鎖緊套，用在鎖緊軸頭大徑，因受空間限制，鎖緊套尺寸偏大，安裝不上，因此只保持了鎖緊套的錐角內套和外套，自制兩個螺絲擰緊圓盤，螺絲選擇18根8.8級M20×120螺絲，螺絲的擰緊力矩小于470N.m。

為對中精度良好，安裝前需用氣割將主軸斷頭部位進行簡單解決，將鎖緊套套在軸頭大徑上后，再將軸頭大徑套到主軸斷頭部位，按給定的力矩擰緊螺絲，鎖緊套將軸頭緊緊抱卡在軸的斷頭部位，再用原鎖緊盤將軸頭小徑與減速機中空軸銜接在一起不變。

錘頭部分的修改

原錘頭選擇的結構形式，其不好是撞擊面大，很難反影響撞擊力通過錘頭的碰撞，且只能單端使用，使用時間低，為此在不變化安裝尺寸和總體尺寸的要條件下，對錘頭的形狀做了修改，使其地符合碰撞均衡條件，延伸使用時間。

修改后的錘頭兩端錘體為八邊形柱體，中間由錘柄連為一體，工作時其一端的銷孔與轉子體上銷軸配合;另一端(撞擊端)錘體上的銷孔內安安裝配合重塊，并用螺釘緊固。

設計此結構的目的：①錘頭撞擊端有的碰撞沖量，不減少撞擊成效;②保護銷孔表面，在以后掉頭使用時可以與銷軸的配合性能，這時撞擊端的銷孔圓心相當于碰撞，當錘頭一端磨損后，可掉頭使用另一端，再將配重塊安裝在撞擊端錘體的銷孔內。

修改成效

1、通過對喂料部分加裝銜接系統，部部位溫度和振動情景良好，運行5個月的時間內還未出現軸頭斷裂的情景。

2、通過對錘頭的形狀及結構進行修改，振動和雜音都有所減少，錘頭時間延伸1倍。
