錘式破碎機的內部構造主要有轉子、錘頭、襯板、錘軸等部件。不同的配件有著不同的作用。內部這些配置零件在設備運行時相互協作，設備才可以正常穩定的運行。

錘式破碎機的內部構造主要有轉子、錘頭、襯板、活動襯板等部件，不同的部件有著不同作用。

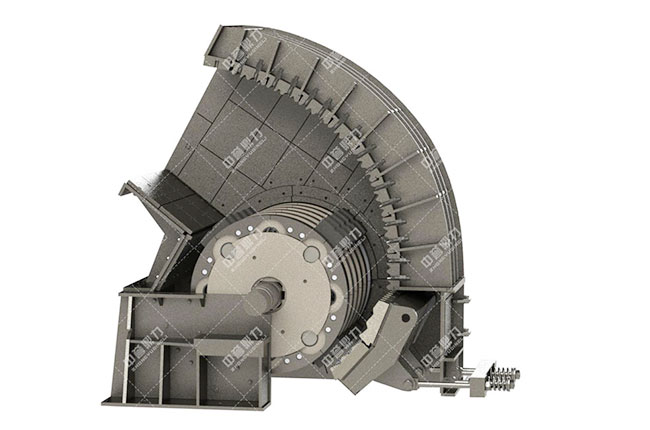

錘式破碎機內部結構

轉子，錘式破碎機傳動裝置的主要部位便是轉子。轉子由主軸、錘軸、錘盤等零件組成。錘盤在錘軸上，錘軸根據規則排列在主軸上。在運行時電機帶動主軸運行，主軸的傳動力帶動錘軸以及錘盤運行。以及來帶動錘盤上的錘頭進行破碎。

錘頭，作為錘式破碎機主要的破碎部位，同時也是磨損較快的零件。錘頭掛于錘盤上，交錯排列。在運行時，由錘盤帶動錘頭破碎從進料口進入的物料，因此錘頭是與物料直接接觸的零件，磨損也就更快。在日常的使用中，需要主要錘頭的磨損程度，否則會影響破碎效率以及出料粒度。

襯板，位于錘式破碎機上壁。主要的作用是反擊由錘頭擊打過來的物料。錘頭擊打的物料由于的沖擊力撞向襯板，途中還會和進入的物料進行一次撞擊，經過襯板撞擊后物料會再次受到錘頭的擊打，以此往復直到物料成型。

活動襯板，活動襯板為設備的可活動部件，位于設備的底部。主要作用是保障出料的粒度均勻。經過錘式破碎機內部破碎后的物料小于錘頭和活動襯板的間隙時排出，大于間隙的會繼續進行破碎處理。同時可以通過調節的間隙來改變出料大小，簡單方便。

這就是錘式破碎機內部構造的主要職責。當然除去這些還是有其他零件的，例如保護外殼、電機等零件，只不過它們并不在設備內部。
