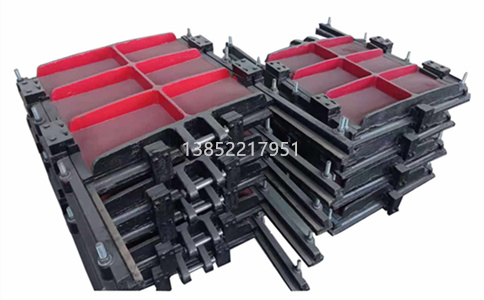

一、DN500鑄鐵閘門簡介

　　SFZ500鑄鐵閘門主要由門框、閘板、帶有錫青銅金屬密閉面及可調楔型壓塊等組成，閘門應具有結構堅固、耐磨耐蝕性強、安裝使用方便的特點。當閥門長期使用密封面磨損時，則可調整楔塊位置，便能恢復原密封性能。

　　主要性能參數如下：閘板壓向門框最大壓力為0.1Mpa；

　　壓離門框最大壓力為0.02Mpa；

　　滲漏量不大于1.75L/min。

二、DN500鑄鐵閘門主要零部件材質說明

　　門框、門體、導軌、

　　吊耳、楔座：HT250鑄鐵

　　楔塊：QT400鑄鐵

　　密封面：ZcuSn5pb5Zn5錫鉛青銅

　　緊固件：1Cr18Ni9Ti不銹鋼

三、閘門啟閉機說明

　　傳動機構必須為行星齒輪減速機構，摩擦小，噪音低，壽命長，控制精確。在扭矩保護失效時，齒輪減速機構不至于損壞。且機械效率不得低于90%。傳動系統應已經做好終身潤滑，以降低維護費用。

　　電動操作機構必須配有可自鎖的手動操作系統，手輪直徑不得超過30cm。當有需要時，可通過手輪在任意位置驅動閥門，但總是優先選用電機驅動，避免給用戶帶來任何危險。

四、SFZ500鑄鐵閘門設計、制造、檢驗標準

　　鑄鐵鑲銅閘門設備設計、制造、檢驗所遵循的標準目錄

　　該產品在設計、制造、檢驗、包裝運輸及安裝過程中所遵循的通用標準均為國標（GB）或部標（JB）這些通用標準目錄省略，只提供專用標準目錄如下：

　　CJ/T3006-92 供水排水用鑄鐵閘門

　　JB/T9019.1-1999 螺桿式啟閉機形式和基本參數

　　JB2932-86 水處理設備制造技術條件

　　JB/ZQ4000.2-86 切削加工件通用技術條件

　　JB/ZQ4000.3-86 焊接件通用技術條件

　　JB/ZQ4000.5-86 鑄件通用技術條件

　　JB/ZQ4000.10-86 涂裝通用技術條件

　　JB/ZQ4286-86 包裝技術通用技術條件

　　GB1176 鑄造銅合金技術條件

　　GB1220 不銹鋼棒

　　GB9439 灰鑄鐵件

　　GB6414 鑄件尺寸公差

　　GB8923-85 涂裝前鋼材表面銹蝕等級和除銹等級

　　GB4879-99 防銹包裝

　　JB/ZQ4000.1-86 產品檢驗通用技術要求
